Prozesstechnik Luft

In vielen industriellen Prozessen und auch in kommunalen Anlagen wie Klärwerken oder Abfallbehandlungsanlagen entstehen schadstoffbeladene Luft und Abgase, die vor dem Einleiten in die Atmosphäre gereinigt werden müssen.
Abluftreinigungsanlagen dienen dem Schutz der Umwelt, dem Gesundheitsschutz von Mitarbeitern und Anwohnern und sind oft auch zum Schutz von nachfolgenden Prozessen wirtschaftlich sinnvoll.

Informieren Sie sich hier über unser Abluftreinigungsprogramm aus dem BREUERaircare System (Prospekt)

Informationen zur Prozesstechnik Luft

Das Bundes-Immissionsschutzgesetz (BImSchG) gibt vor, dass Menschen, Tiere, Pflanzen, Böden, Wasser, Atmosphäre sowie Kultur- und Sachgüter vor schädlichen Umwelteinwirkungen zu schützen sind. Schadstoffbeladene Abluft z.B. aus industriellen Prozessen ist daher mit den besten verfügbaren Mitteln nach dem aktuellen Stand der Technik zu erfassen und zu reinigen bevor sie in die Atmosphäre geleitet wird.

Neben dem Schutz von Mensch, Umwelt und Sachgütern lassen sich auch oft abgeschiedenen Stoffe als Wertstoffe zurückgewinnen und so die Nachhaltigkeit und Wirtschaftlichkeit der Prozesse steigern

Branchenlösungen

Schadstoffbeladene Abluft entsteht in einer Vielzahl von Branchen und Prozessen.

BREUERaircare Abluftreinigungsanlagen bieten Lösungen unter anderem für

  • Chemie- und Pharmaindustrie
  • Halbleiterindustrie
  • Energietechnik
  • Regenerative Energie (z.B. Solarenergie, Biogasanlagen)
  • Oberflächentechnik / Galvanik
  • Recyclingtechnik
  • Automobilindustrie
  • Wasseraufbereitungsanlagen
  • Umwelttechnik
  • Lebensmittelindustrie
  • Kommunale Anwendungen (z.B. Klärwerke, Klärschlammtrocknung, Biogas, Gärrestebehandlung, Kompostwerke, Recycling)
  • Gießereitechnik
  • Glasbehandlung
  • ...etc.

Ebenso vielfältig wie die Branchen in denen belastete Abluft entsteht, sind die möglichen Schadstoffe die aus der Abluft zu entfernen sind. Hier nur einige Beispiele von Stoffen die mit Absorptionsverfahren aus Abluft abgeschieden werden können.

  • Chlor Cl2
  • Schwefelwasserstoff H2S
  • Cyanwasserstoff HCN
  • Ameisensäure H-COOH
  • Natriumhydroxid NaOH
  • Dimethylethylamin C2H5-N-(CH3)2
  • Chlorwasserstoff HCl
  • Stickstoffdioxid NO2
  • Phosphorsäure H3PO4
  • Ammoniak NH3
  • Ethanthiol C2H5-SH
  • Siliciumtetrafluorid SiF4
  • Schwefeldioxid SO2
  • Salpetersäure HNO3
  • Formaldehyd H-CHO
  • Essigsäure CH3-COOH
  • Triethylamin (C2H5)3N
  • Isopropylamin (CH3)2-CH-NH2
  • Schwefelsäure H2SO4
  • Fluorwasserstoff HF
  • Phenol C6H5OH
  • Methanthiol CH3-SH
  • Kaliumhydroxid KOH

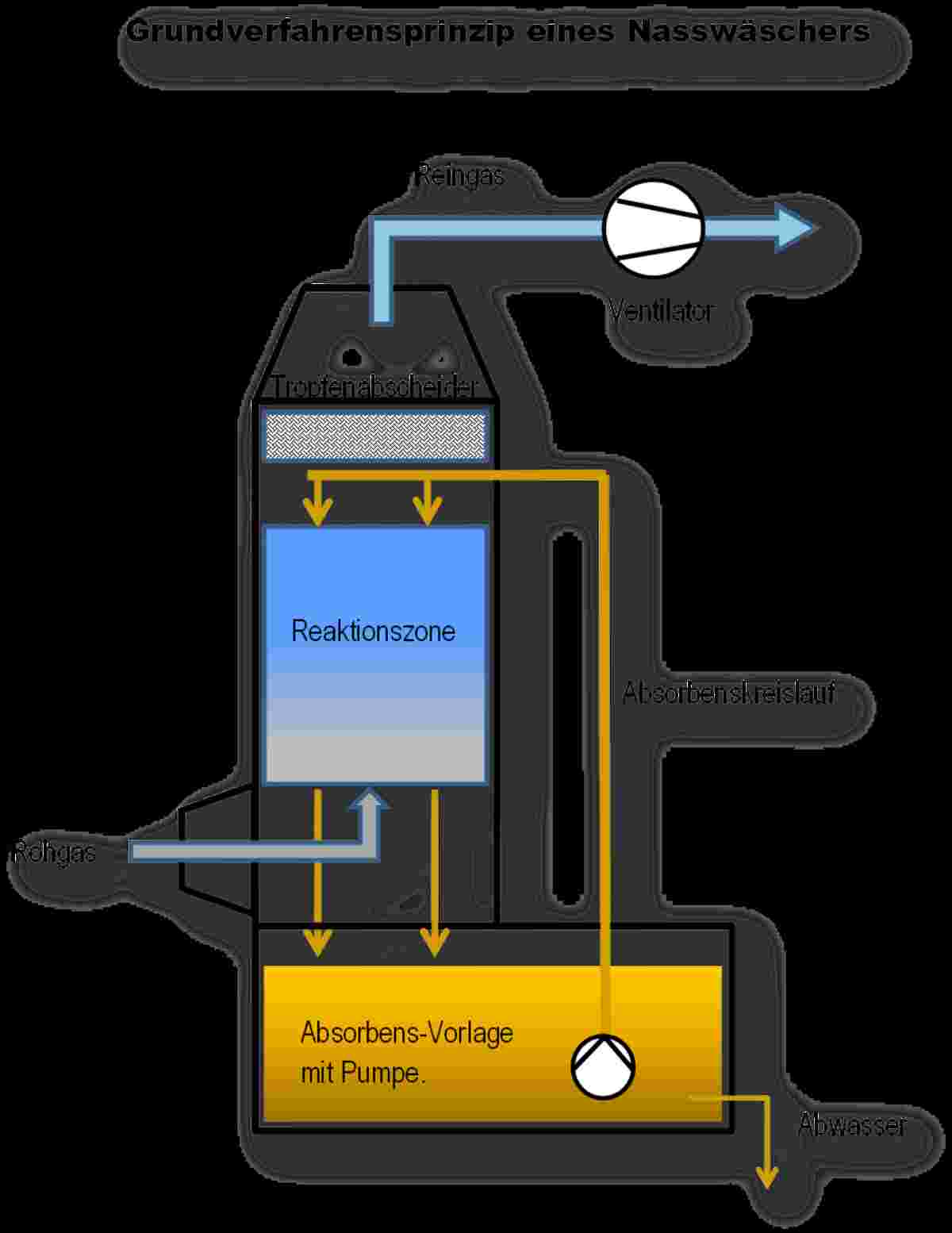

Das Absorptionsverfahren

Die Absorption → Das thermische Trennverfahren nach dem BREUERaircare Abluftwäscher arbeiten

In Abluftwäschern wird in einer Stoffübergangszone (Reaktionszone) ein intensiver Kontakt zwischen der belasteten Abluft und einer Waschflüssigkeit (Absorbens) erzeugt. Die Schadstoffe (Absorptive) werden dabei von der Waschflüssigkeit aufgenommen (absorbiert), gelöst und angereichert.
Je nach Schadstoffart können der Waschflüssigkeit Chemikalien zugesetzt werden (chemische Absorption, chemisch-oxidative Absorption), um die abgeschiedenen Schadstoffe zu stabilen und/oder gut löslichen Verbindungen umzusetzen.
Die Erzeugung einer möglichst großen Kontaktfläche erfolgt durch verschiedene Varianten von Füllkörpern und/oder Sprühsystemen, die gezielt für den jeweiligen Anwendungsfall ausgewählt und ausgelegt werden.

Engineering, Planung, Projektabwicklung

  • Intensiver Informationsaustausch mit dem Kunden über Aufgabenstellung und Rahmenbedingungen
  • Definition der Aufgabenstellung, ggf. Erstellung von Lasten- und Pflichtenheften

  • Basic Engineering und Zusammenstellung der notwendigen Verfahrensschritte
  • Auslegung und Dimensionierung

  • Erstellung eines detaillierten und bedarfsgerechten Angebotes
  • Ausführliche Angebotsbesprechung und Klärung offener Fragen, ggf. Angebotsüberarbeitung

  • Auftragsvergabe

  • Detail Engineering, Konstruktion, Erstellung von Terminplänen, 3D Fertigungszeichnungen, Verfahrensfließbilder und Aufstellpläne
  • Detaillierte Abstimmung der Pläne und Zeichnungen mit dem Kunden
  • Zeichnungs- und Fertigungsfreigabe durch den Kunden
  • Ggf. Einbindung der Bauteilzeichnungen in vorhandene Kundenzeichnungen

  • Arbeitsvorbereitung und Fertigung der Bauteile
  • Qualitätsprüfung und Abnahme der Bauteile
  • Verpackung, Verladung und Transport
  • Montage
  • Inbetriebnahme und Abnahme
  • Betreiberschulungen und Einweisungen
  • Dokumentationen, Betriebsanleitungen
  • After-Sales-Service, Wartung, Instandhaltung, Reparatur, Ersatzteillieferung

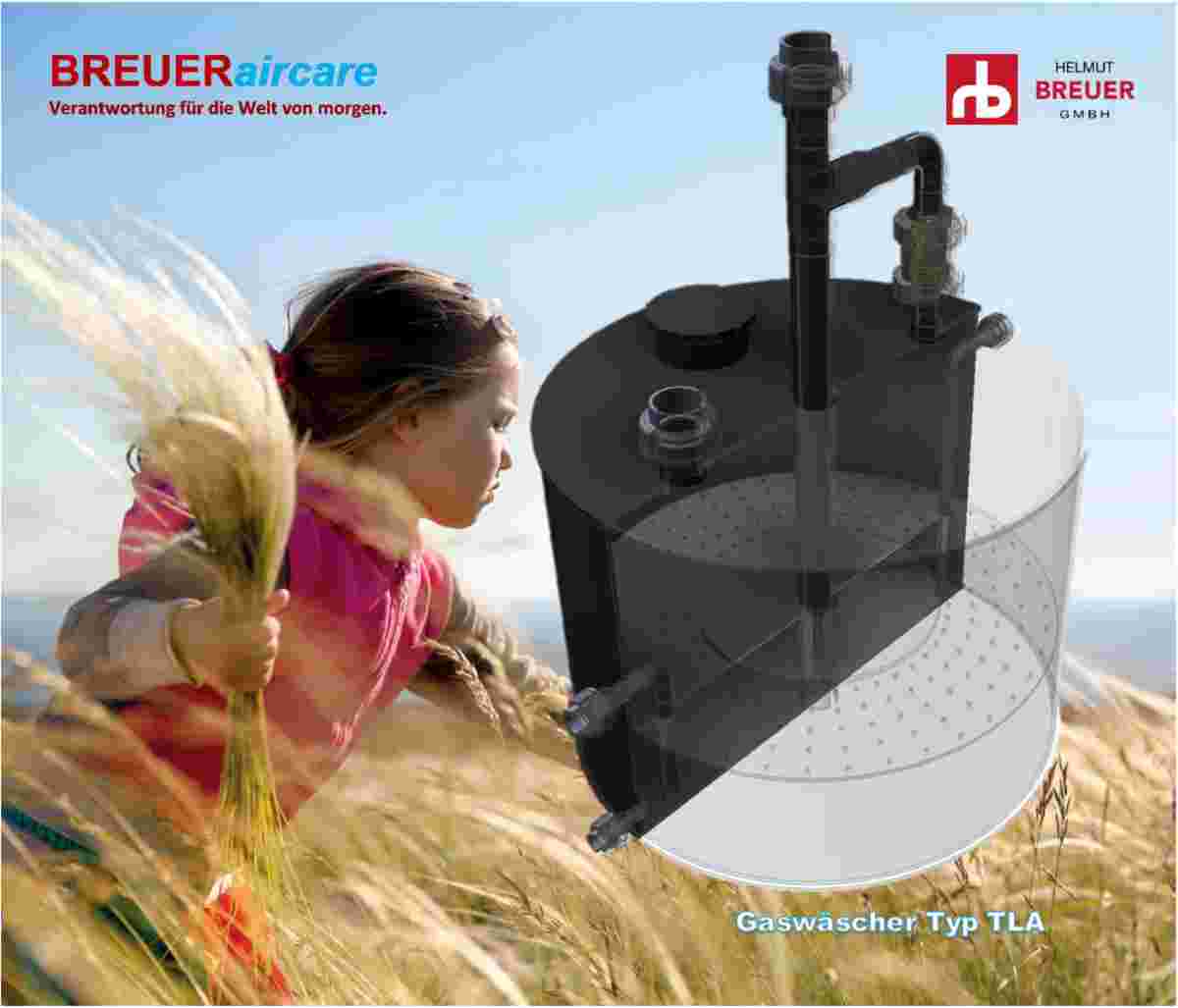

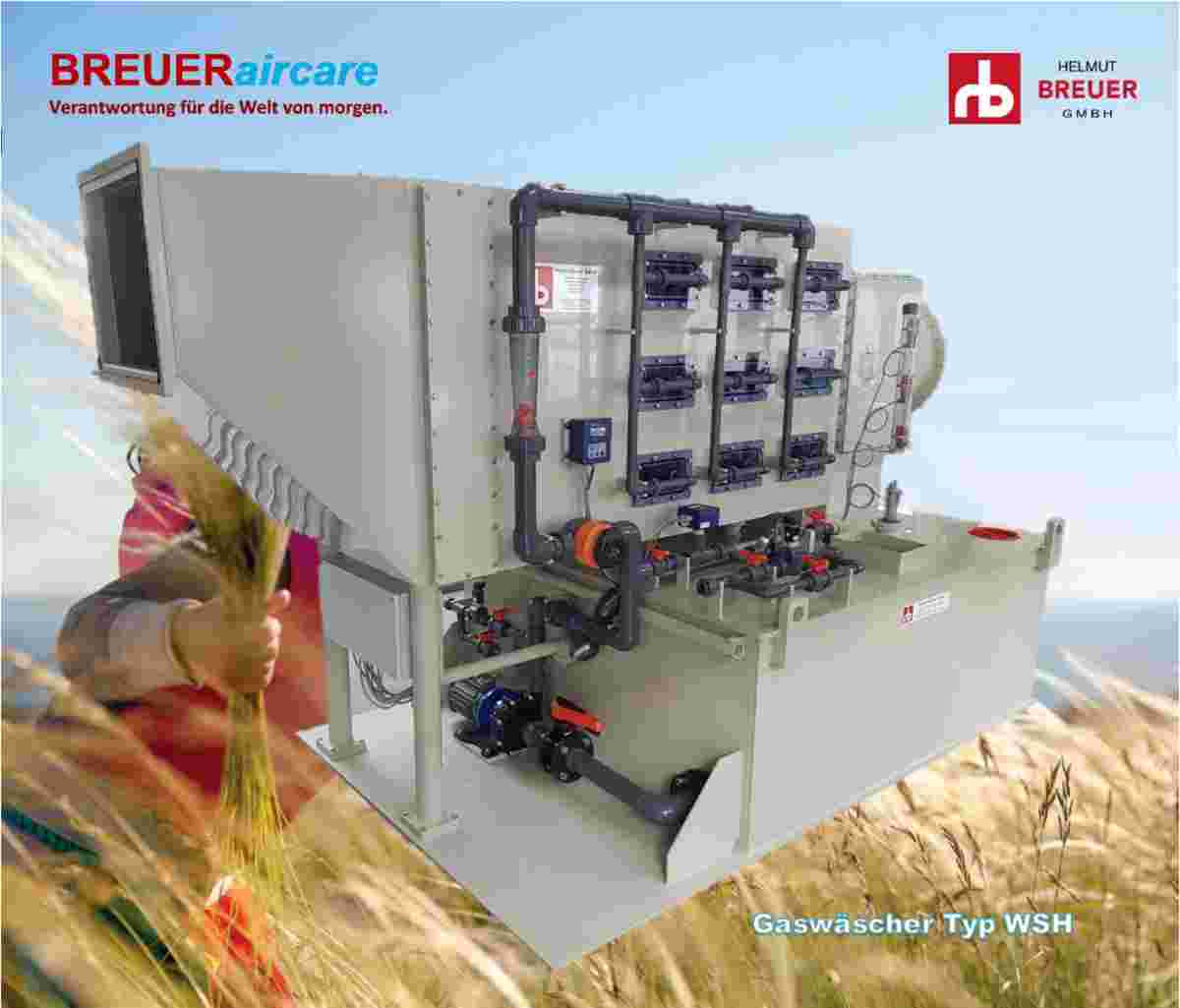

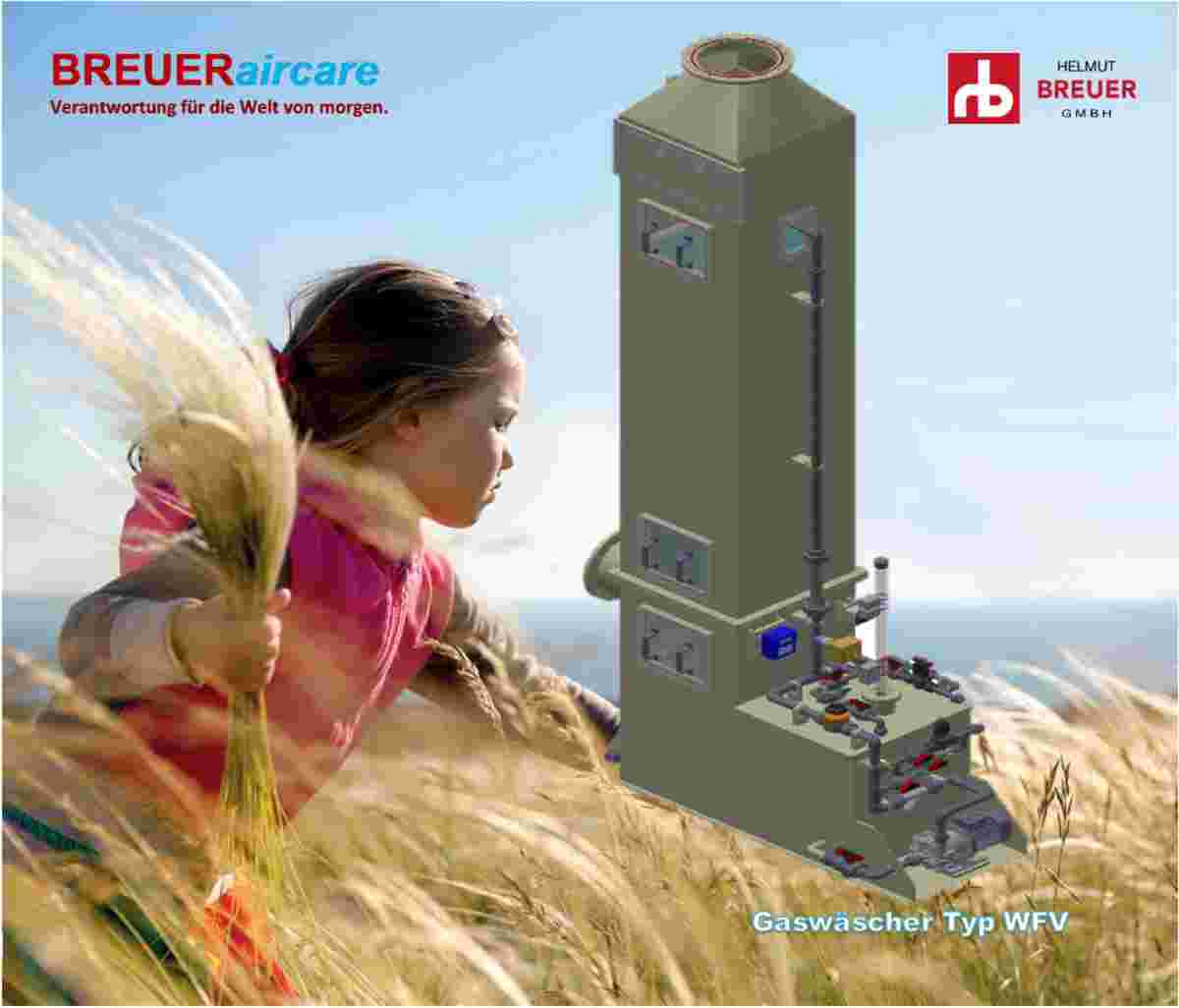

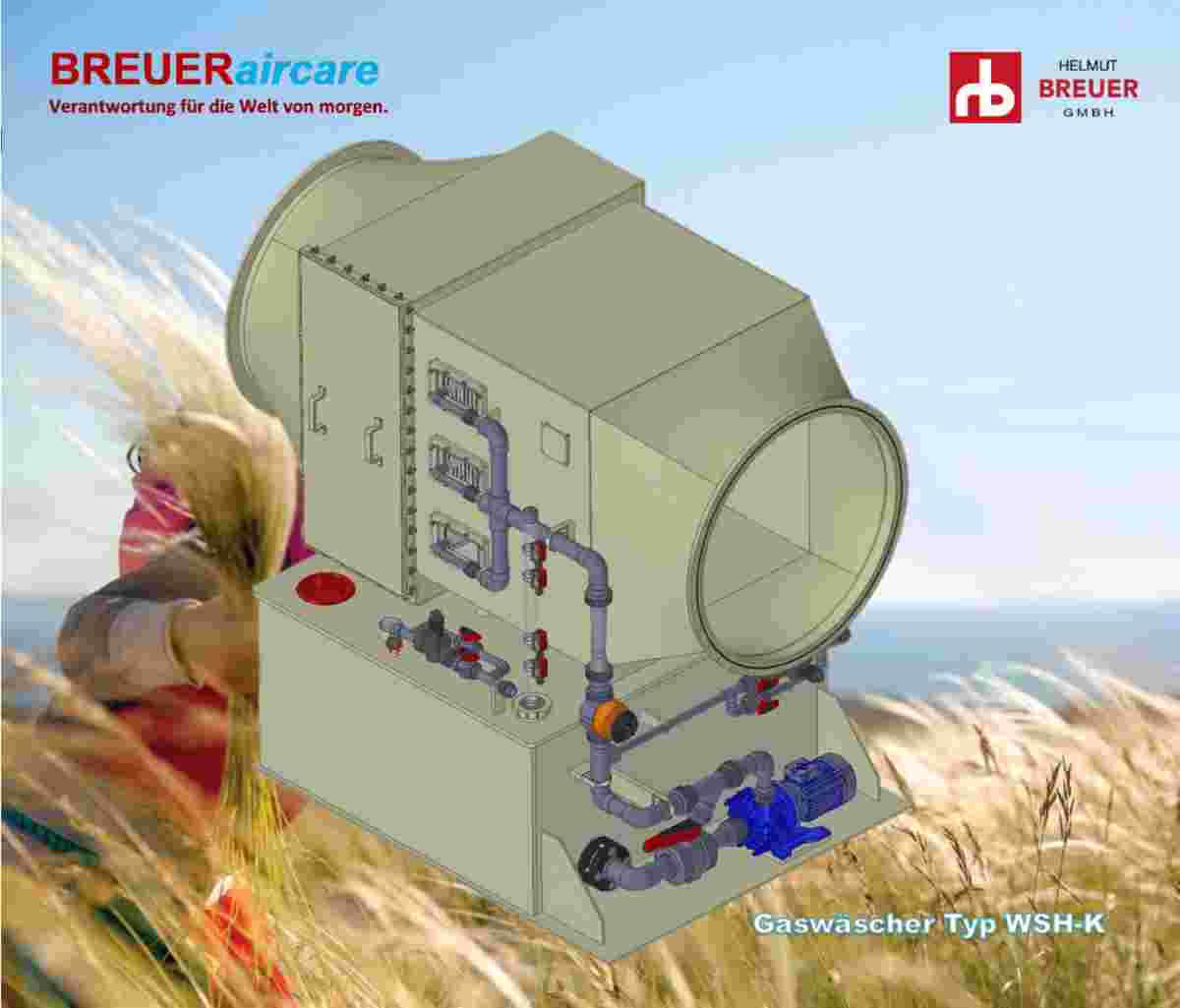

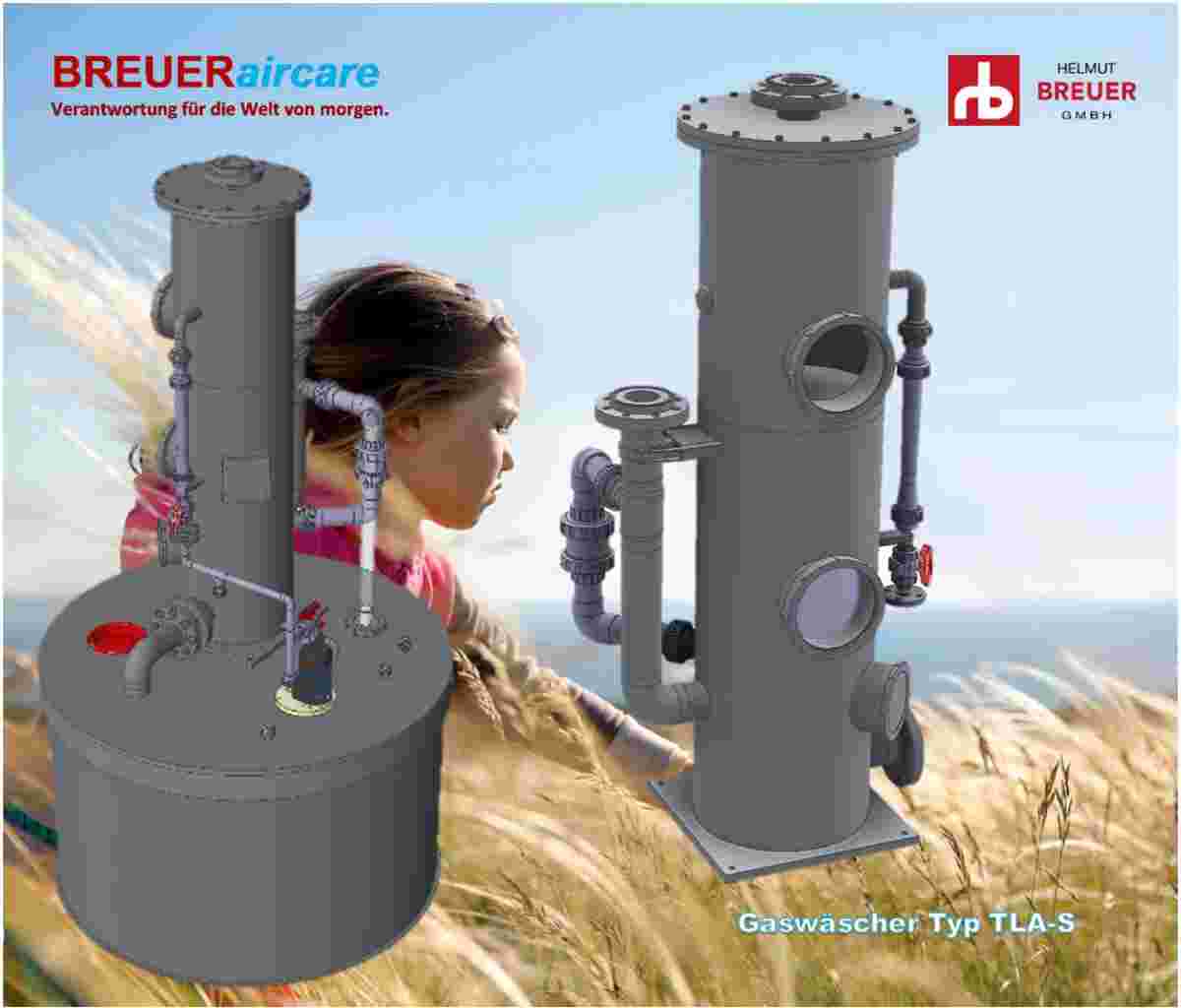

Abluftwäscher / Gaswäscher

Standardausrüstungen und Sonderzubehör

Alle Abluftwäscher aus dem BREUERaircare System verfügen über eine Standardausrüstung, die zur Automatisierung und Erweiterung der Funktionen optional über eine breite Palette von Sonderzubehör erweitert werden kann.

Standardausrüstung

  • Gehäuse mit Stoffübergangszone (Füllkörper oder Sprühzone)
  • Flüssigkeitsverteiler

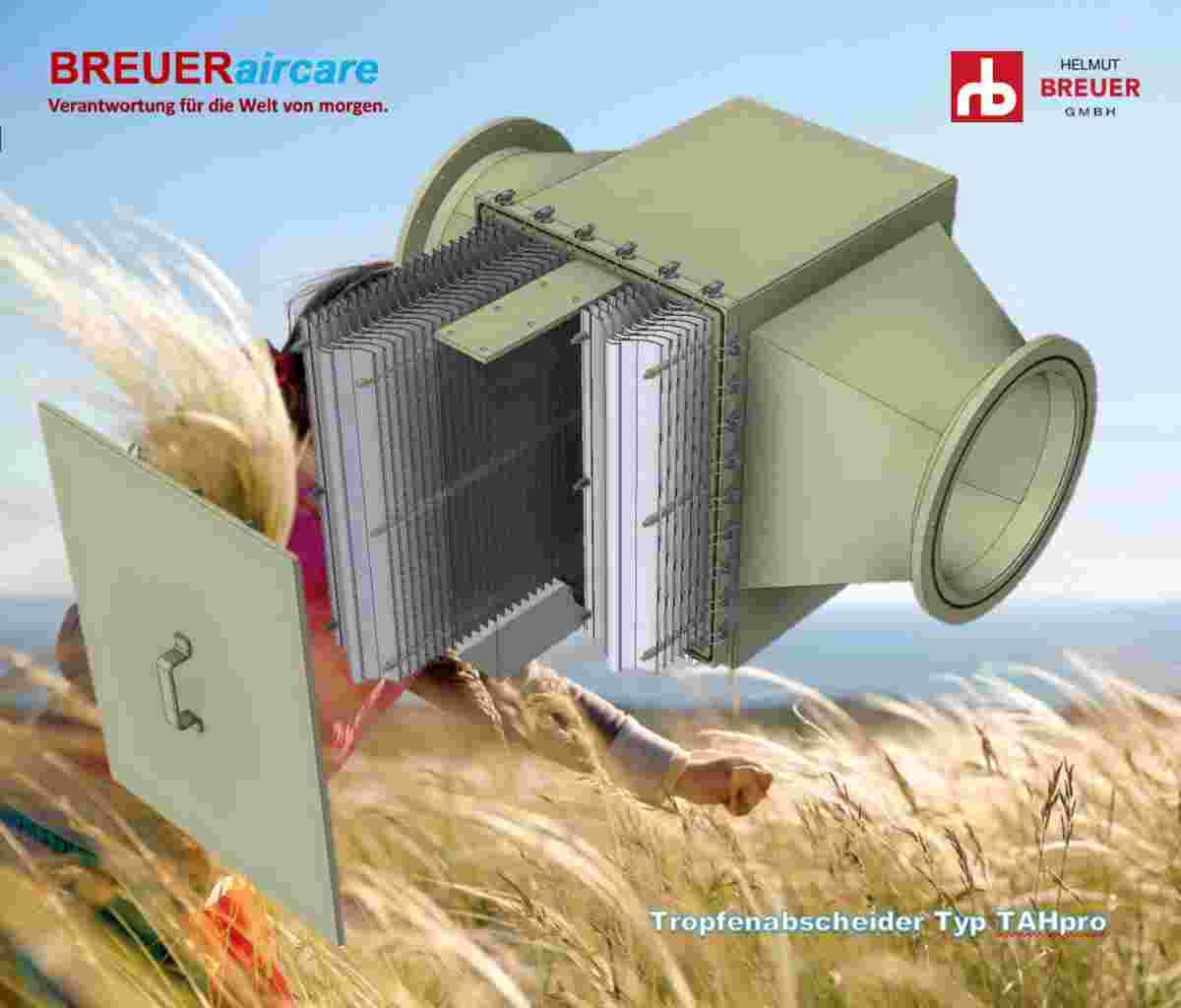

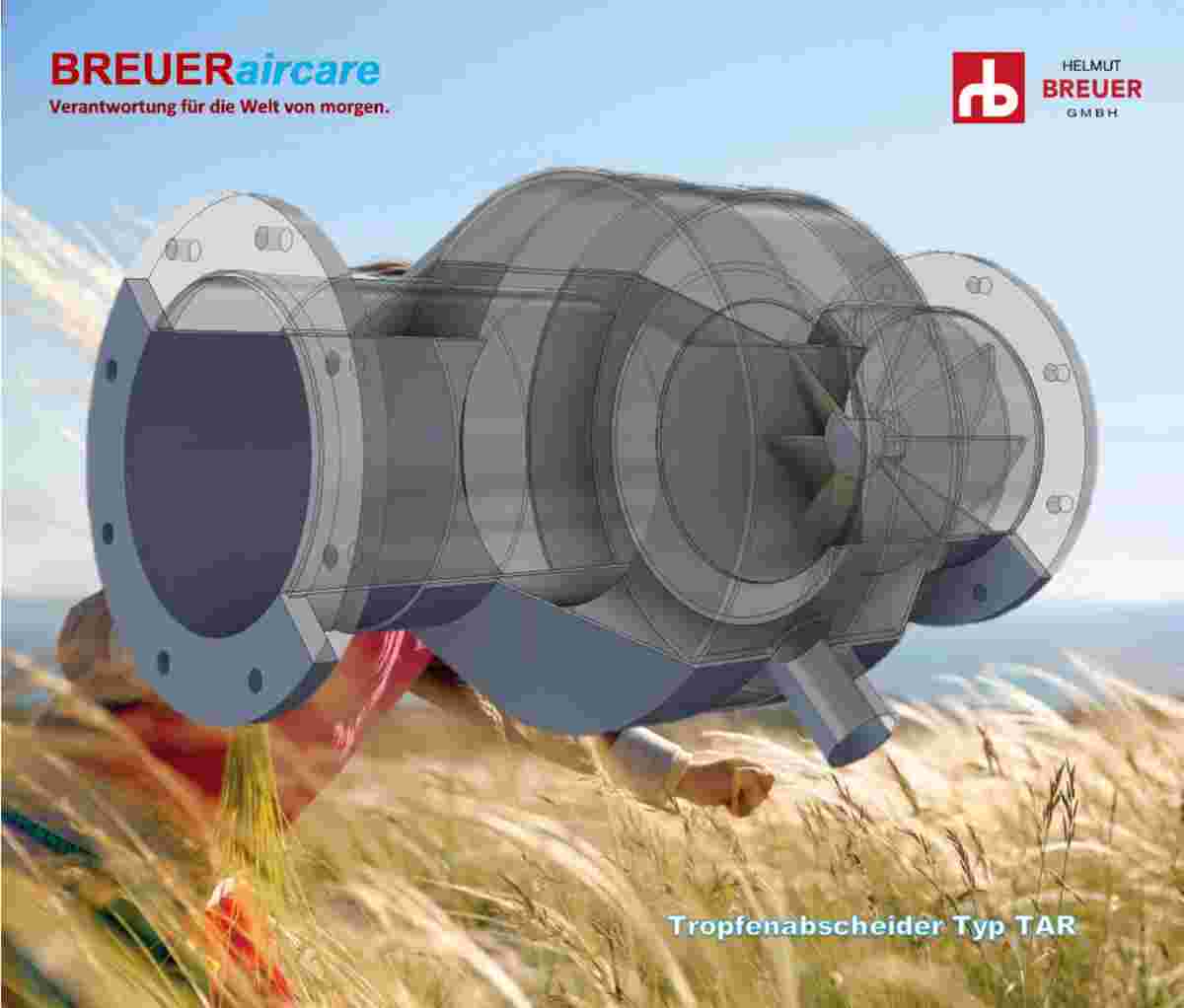

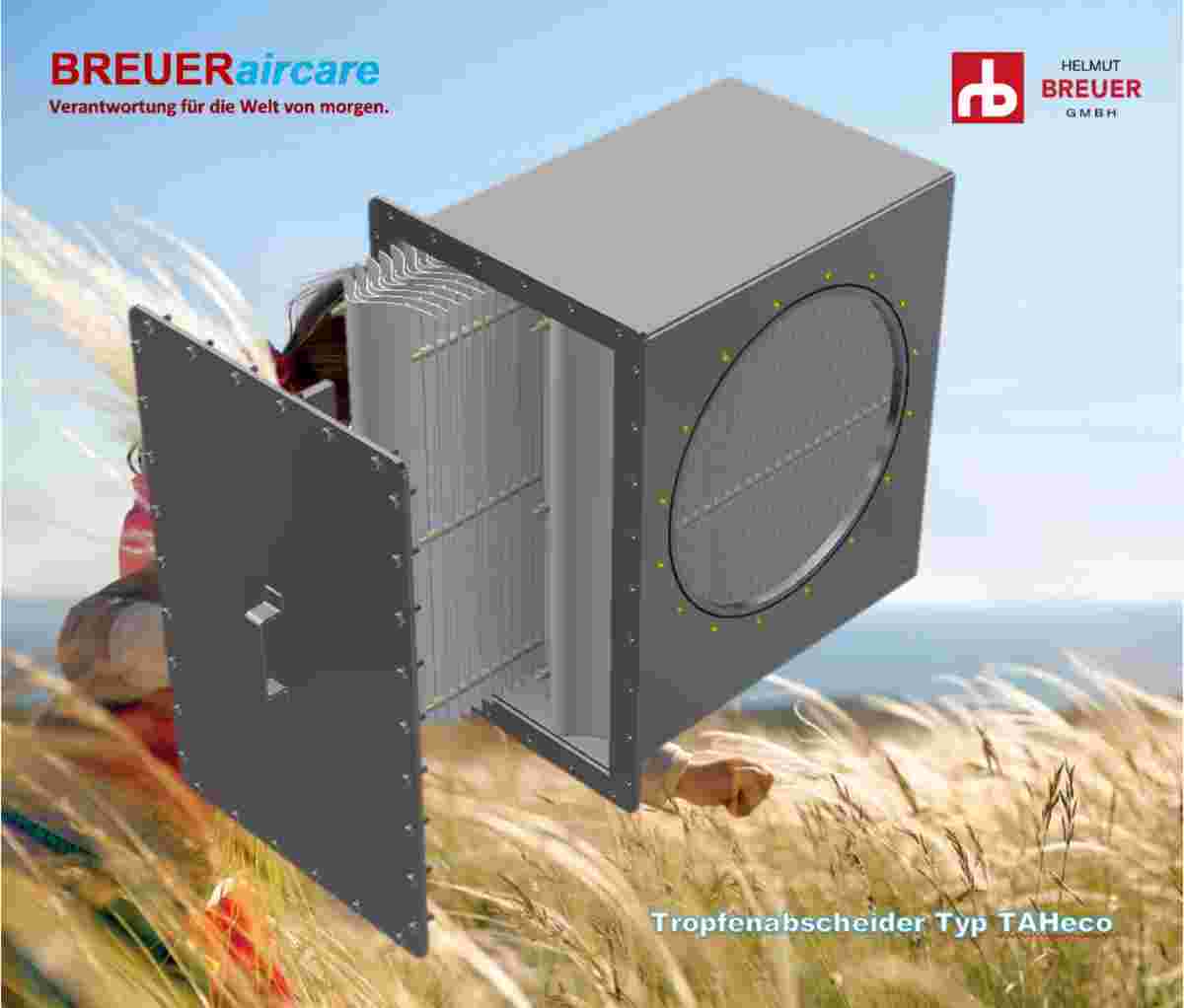

  • Tropfenabscheidersystem
  • Anschlüsse für Lufteintritt und Luftaustritt
  • Revisions- und Wartungsöffnungen
  • Waschlösungsvorlage im Kolonnensumpf oder mit integriertem oder separatem Vorlagebehälter
  • Chemiepumpe für Waschlösungskreislauf mit interner Verrohrung und Durchflussanzeige
  • Frischwasser- und Abwasseranschluss mit Handventil
  • Füllstandsanzeige
  • Entleerungs- und Überlaufarmatur

Sonderzubehör

  • Schalt- und Steuerschrank
  • Automatikventil zur automatischen Frischwasserdosierung
  • Automatikventil zur automatischen Abwasserableitung
  • Probeentnahmehahn
  • Automatische Füllstandsregelung
  • Manometer für Kreislaufleitung (optional mit automatischer Min/Max Überwachung)
  • Automatische Min/Max-Überwachung für Durchfluss in der Kreislaufleitung
  • Überfüllsicherung gem. WHG
  • Qualitätsüberwachung der Waschlösung (z. B. pH-Wert- und/oder Leitwertmesseinrichtungen)
  • Dosieranlagen für Chemikaliendosierung mit entsprechenden Anschlüssen
  • Differenzdruckmessung
  • Frostschutzbeheizung
  • Wärmetauscher zur Kühlung der Waschlösung und Ableitung von Reaktionswärme
  • Sicherheits-Auffangwanne mit WHG zugelassener Leckagesonde
  • Sichtfenster mit Innenbeleuchtung

Sonderbauformen

Spezielle Betriebsbedingungen, eingeschränkte Platzverhältnisse und viele weitere Faktoren machen nahezu jede Abluftreinigungsanlage zu einem Unikat. Mit intelligenten und innovativen Lösungen realisieren wir alle Arten von technisch machbaren Sonderbauformen um Ihre Aufgabenstellung zu lösen und Ihren Anforderungen gerecht zu werden.

Abluftanlagen für die Galvanik

Zubehörkomponenten für Abluftreinigungsanlagen

Neben den Apparaten und Komponenten zur Abscheidung unerwünschter Abluftinhaltsstoffe gehören zu einer kompletten Abluftreinigungsanlage immer auch die diversen Komponenten zur Ablufterfassung und -förderung sowie zur Steuerung der Gesamtanlage.
Hierfür bietet das BREUERaircare System das gesamte erforderliche Zubehör

Elemente zur Ablufterfassung

Die richtige Ablufterfassungseinrichtung ist ein wesentlicher Bestandteil zur effektiven Erfassung kontaminierter Luft und damit zum Schutz von Personal, Umwelt und Betriebseinrichtungen. Hierzu bietet das BREUERaircare System verschiedenste Erfassungseinrichtungen zur sicheren Einhaltung von Arbeitsplatz- und Emissionsgrenzwerten.

  • Randabsaugkanäle
  • Absaughauben
  • Absaugwände
  • Absaugarme
  • Absaugrohre
  • Raum-, Einhausungs- und Hallenabsaugungen
  • „Point of use“ Erfassungen

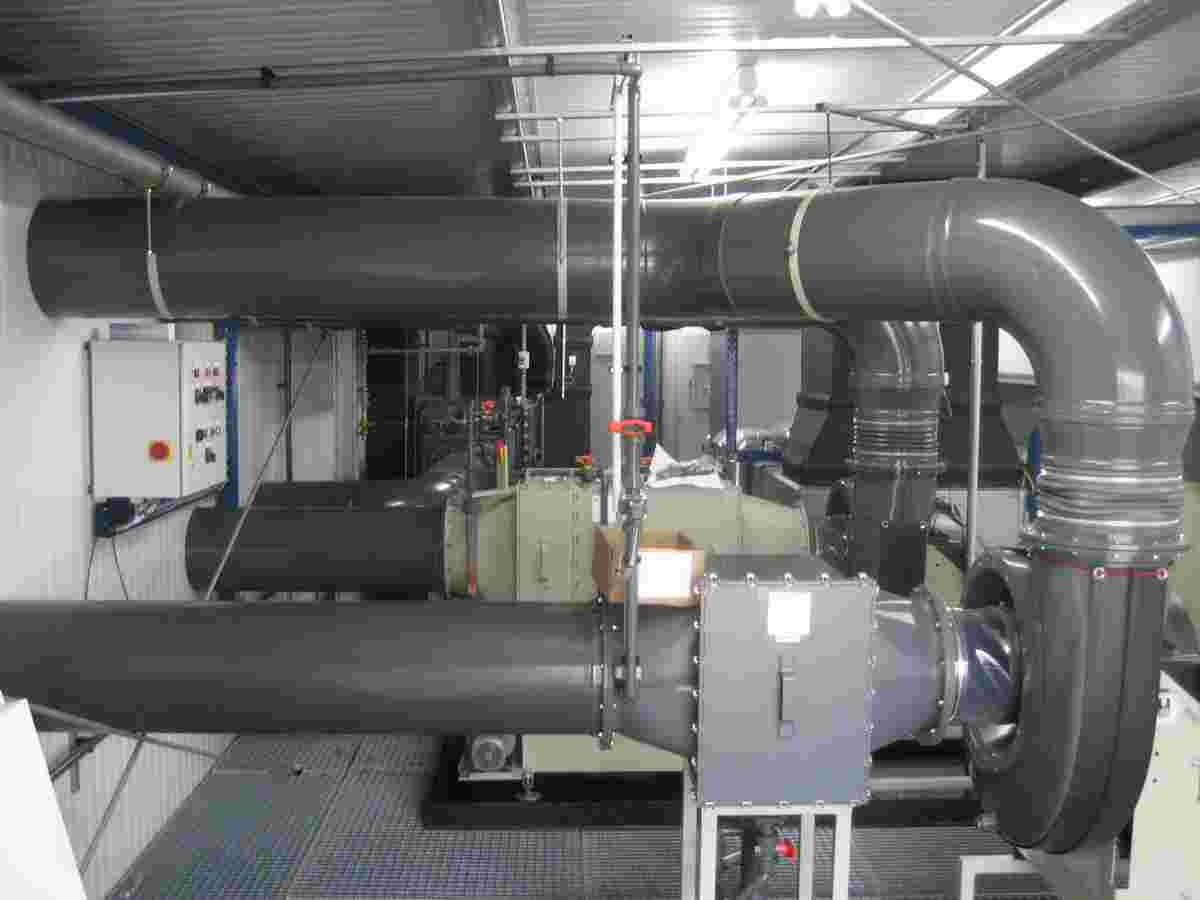

Abluftförderung, Kunststoff Ventilatoren

Herzstück einer jeden Abluftanlage ist der Ventilator zur Förderung der Abluft. Die von uns eingesetzten Kunststoff Ventilatoren werden für jeden speziellen Anwendungsfall ausgesucht und ausgelegt. Die Ansteuerung erfolgt aus Gründen der Energieeinsparung meist über Frequenzumformer, wodurch eine Leistungsanpassung auf verschiedene Betriebszustände ihrer Anlage möglich ist.

Bauformen:

  • Radialventilatoren mit tiefgezogenem Gehäuse
  • Radialventilatoren mit geschweißtem Gehäuse
  • Axialventilatoren
  • Dachventilatoren

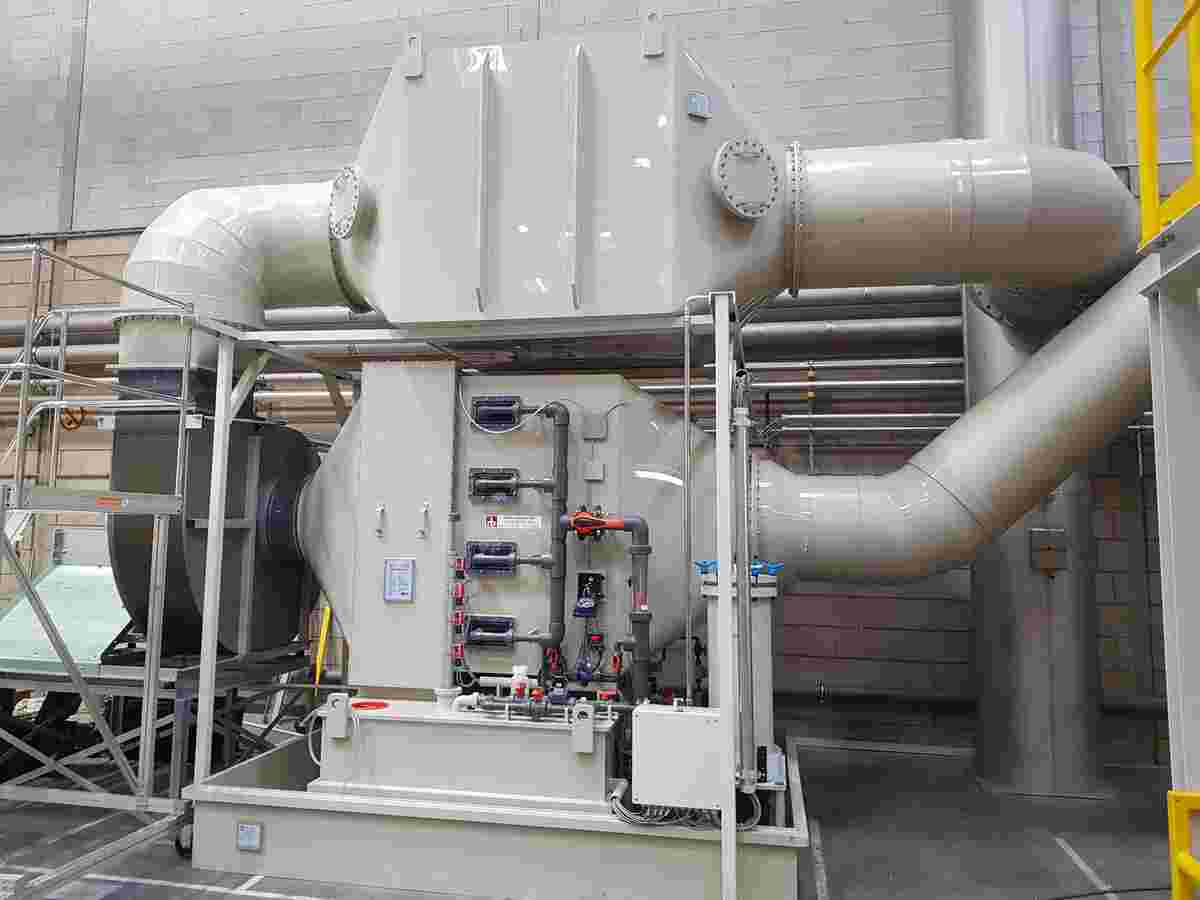

Schalldämpfer

Nicht nur vor Schadstoffemissionen, sondern auch vor Lärm sind Menschen und Umwelt zu schützen. Ventilatoren und Luftströmungen können einen für die Umgebung unzumutbaren Schalldruckpegel erzeugen. Unsere Schalldämpfer sorgen bei Bedarf für eine gemäß den Umgebungsbedingungen geforderte Reduzierung der Lärmemissionen.

Bauformen:

  • Rohrschalldämpfer
  • Kulissenschalldämpfer

Wärmerückgewinnung

Die Absaugung von Luft aus beheizten Räumen und Industriehallen bedeutet immer einen hohen Energiebedarf um die abgesaugte Luft durch Frischluft zu ersetzen und diese zu erwärmen.
Mittels unserer Gas-Gas Wärmetauscher wird die warme Abluft genutzt, um kalte Frischluft vorzuwärmen und somit erhebliche Energieeinsparungen zu erzielen.

Auch die Einbindung von Gas-Wasser-Wärmetauschern aus Kunststoff in Kreislauf-Verbund-Systeme ist möglich

  • Luft-Luft Kreuzstrom-Wärmetauscher
  • Gas-Wasser Wärmetauscher zur Anbindung an ein
  • KVS-System (Kreislauf Verbund System)

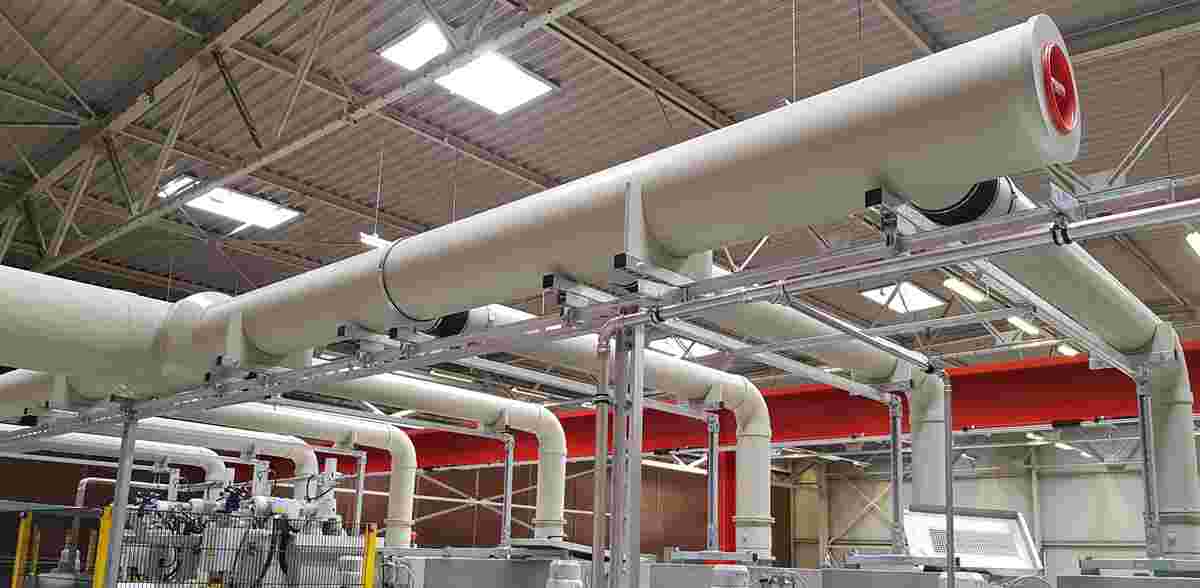

Abluftleitungen

Wir liefern und montieren Abluftrohrleitungen und Abluftkanäle aus Kunststoff mit allen erforderlichen Komponenten

  • Rohre und Formteile
  • Kanäle und Formstücke
  • Absperr- und Regelklappen
  • Wetterschutzgitter, Regenhauben, Deflektorhauben etc.

Anlagensteuerung

Zur Steuerung der Anlagen bieten wir komplette Schalt- und Steuerschränke ebenso an wie Einzelkomponenten zur Einbindung in eine bauseitige Steuerung und in Ihre Leitwarte.

Explosionsschutz

Überall dort wo verschiedene Gase mit Luft explosionsfähige Gemische bilden können sind geeignete Explosionsschutz-Maßnahmen zu treffen.

Dazu setzten wir im Bedarfsfall elektrisch leitfähige Kunststoffe sowie ex-geschützte Bauteile mit Atex-Zulassung ein.
