Abluftwäscher / Gaswäscher
Abluftwäscher mit vertikaler und horizontaler Bauform
In Abluftwäschern wird in einer Stoffübergangszone (Reaktionszone) ein intensiver Kontakt zwischen der belasteten Abluft und einer Waschflüssigkeit (Absorbens) erzeugt. Die Schadstoffe (Absorptive) werden dabei von der Waschflüssigkeit aufgenommen (absorbiert), gelöst und angereichert. Je nach Schadstoffart können der Waschflüssigkeit Chemikalien zugesetzt werden (chemische Absorption), um die abgeschiedenen Schadstoffe chemisch zu stabilen und gut löslichen Verbindungen umzusetzen. Die Erzeugung einer möglichst großen Kontaktfläche erfolgt durch verschiedene Varianten von Füllkörpern und/oder Sprühsystemen, die gezielt für den jeweiligen Anwendungsfall ausgewählt und ausgelegt werden.

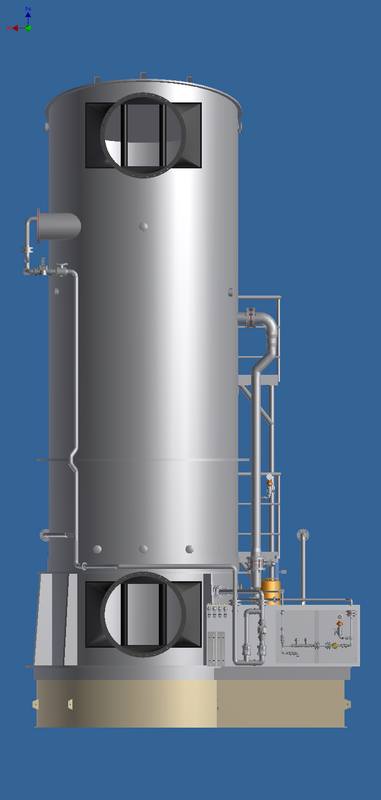

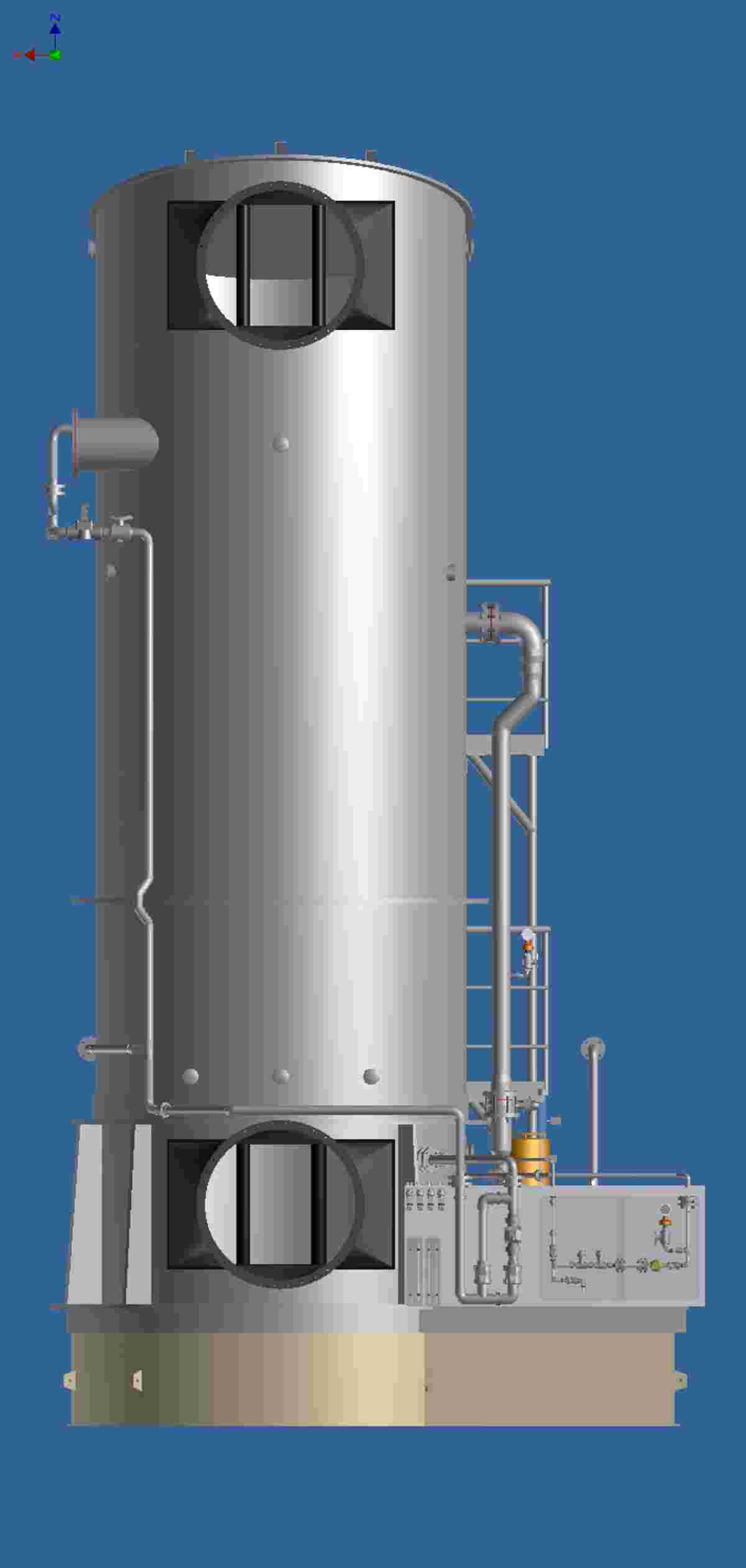

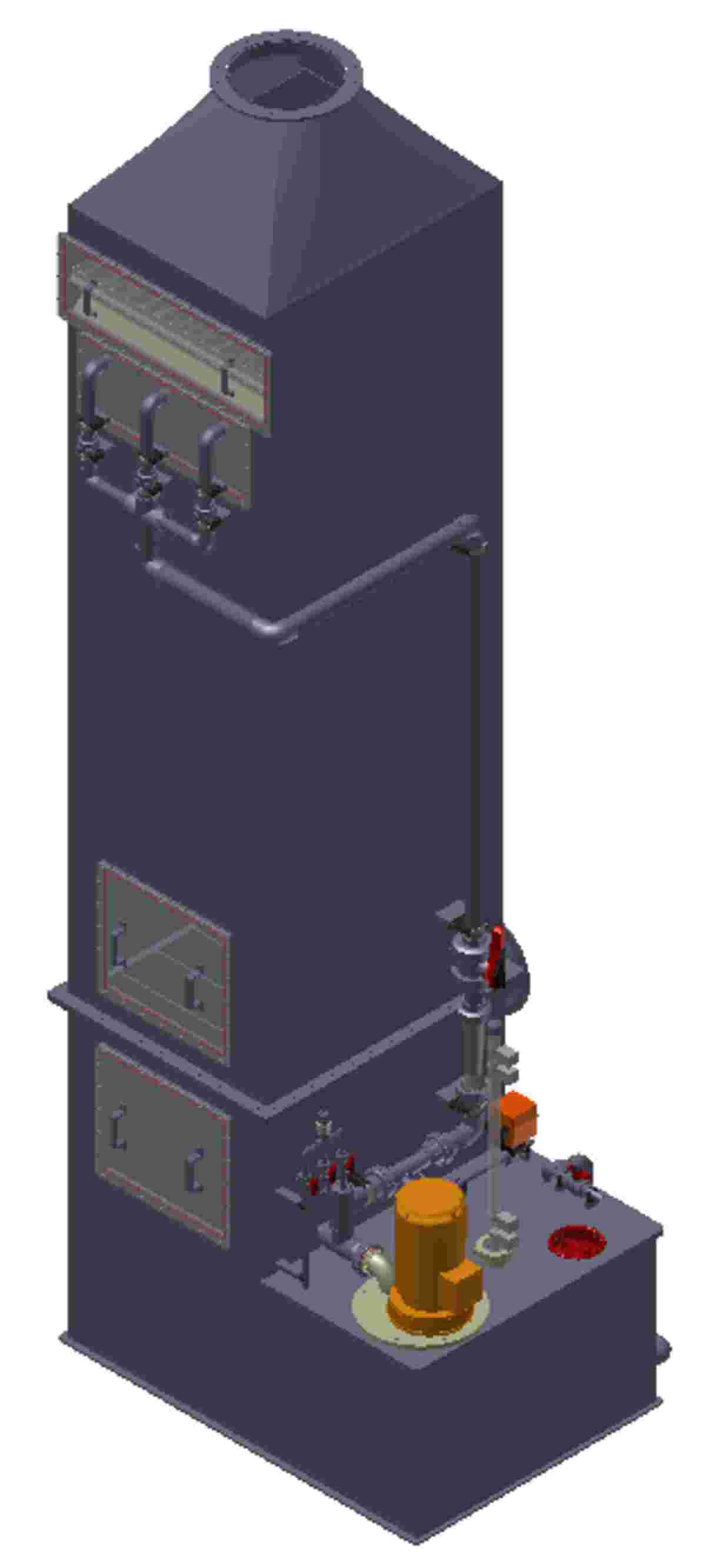

WFV vertikale Bauform mit Füllkörpern
Anwendung zur Abscheidung von Schadgasen in hohen Konzentrationen und/oder von schwer absorbierbaren Stoffen. Die Dimensionierung erfolgt unter Berücksichtigung der geforderten Reinigungsleistung.
- Vertikal durchströmte Füllkörperkolonnen (Gegenstrom)
- Eckige oder runde Gehäusequerschnitte
- Ausrüstung mit alle erforderlichen Anschlüsse für den Lufteintritt und Luftaustritt, für die Flüssigkeitszuleitung und Abwasserableitung, für Mess-und Regelgeräte
- Revisions- und Wartungsöffnungen

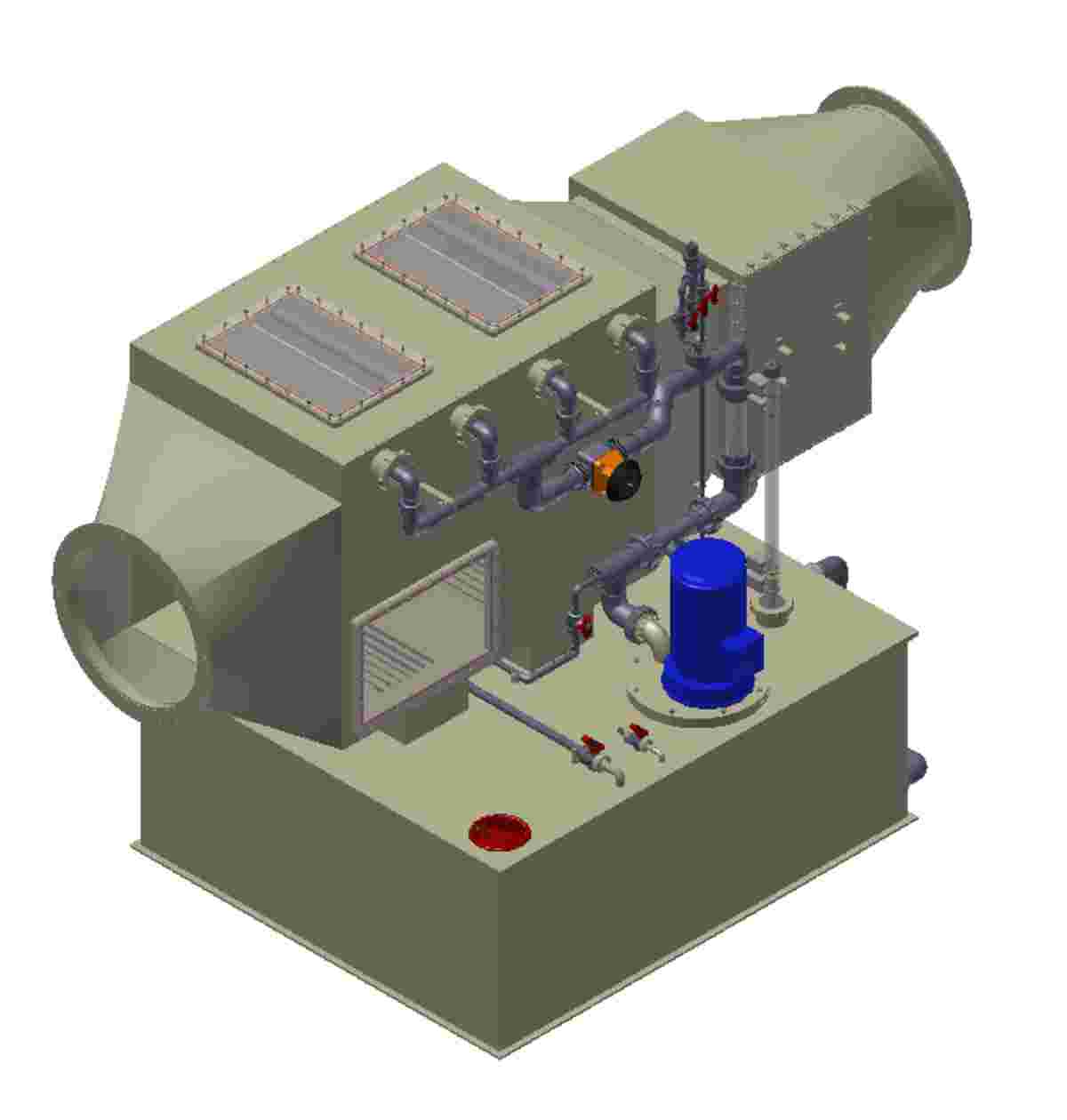

WFH horizontale Bauform mit Füllkörpern
Anwendung zur Abscheidung von Schadgasen in hohen Konzentrationen und/oder von schwer absorbierbaren Stoffen. Die Dimensionierung erfolgt unter Berücksichtigung der geforderten Reinigungsleistung.
- Horizontal durchströmtes Gehäuse mit Füllkörpern (Kreuzstrom)
- Eckiger Gehäusequerschnitt
- Ausrüstung mit alle erforderlichen Anschlüsse für den Lufteintritt und Luftaustritt, für die Flüssigkeitszuleitung und Abwasserableitung, für Mess-und Regelgeräte
- Revisions- und Wartungsöffnungen

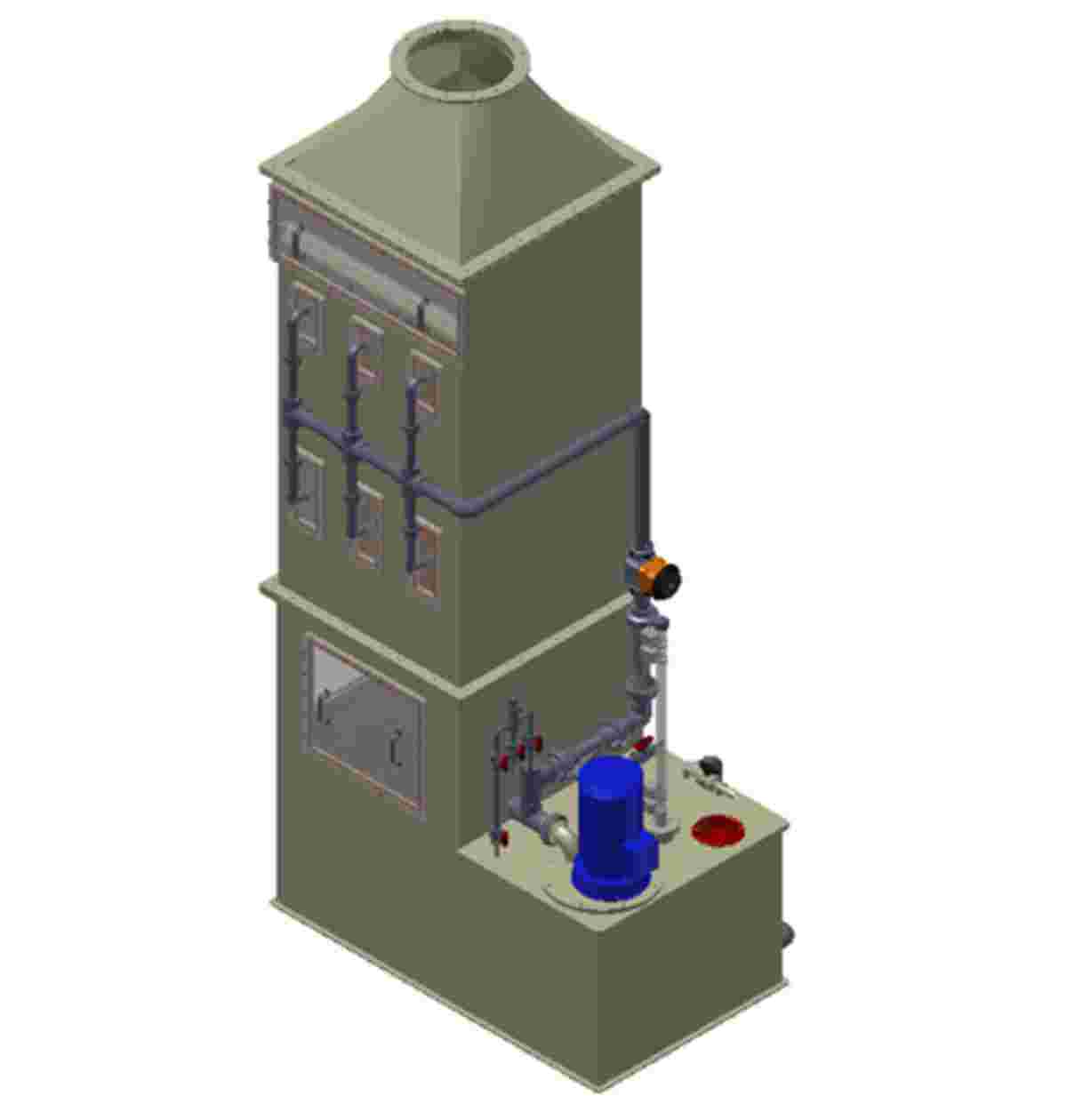

WSV vertikale Bauform mit Intensivsprühzone
Anwendung zur Abscheidung von Schadgasen in hohen Konzentrationen sowie für Prozesse die zur Salz- oder Kristallbildung neigen (Ablagerungen). Die Dimensionierung erfolgt unter Berücksichtigung der geforderten Reinigungsleistung.
- vertikal durchströmte Sprühzonenkolonne (Gegenstrom)
- eckige oder runde Gehäusequerschnitte
- Ausrüstung mit alle erforderlichen Anschlüsse für den Lufteintritt und Luftaustritt, für die Flüssigkeitszuleitung und Abwasserableitung, für Mess-und Regelgeräte
- Revisions- und Wartungsöffnungen

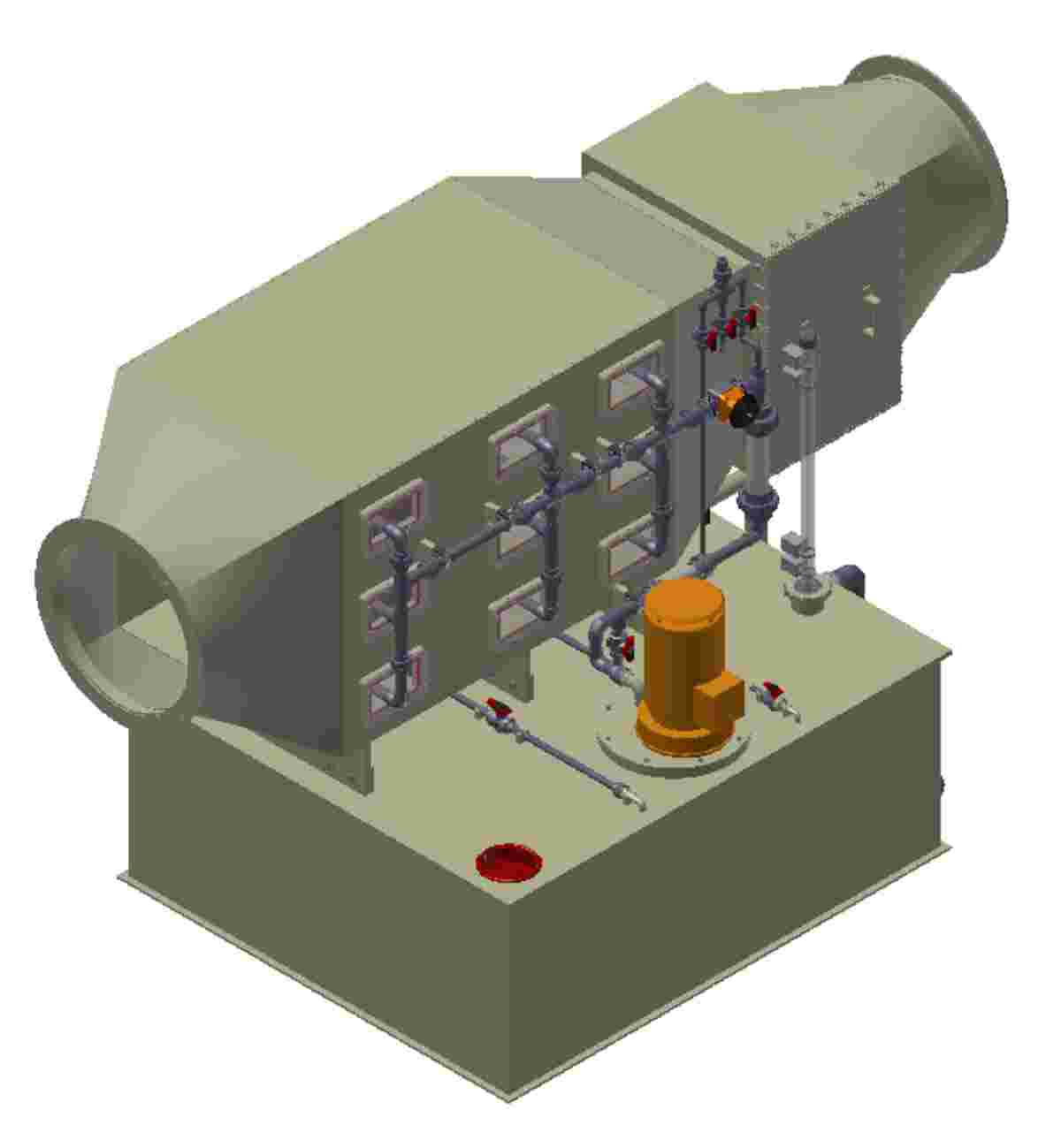

WSH horizontale Bauform mit Intensivsprühzone
Anwendung:
- zur Abscheidung von Schadgasen in hohen Konzentrationen sowie für Prozesse die zur Salz- oder Kristallbildung neigen (Ablagerungen). Die Dimensionierung erfolgt unter Berücksichtigung der geforderten Reinigungsleistung.

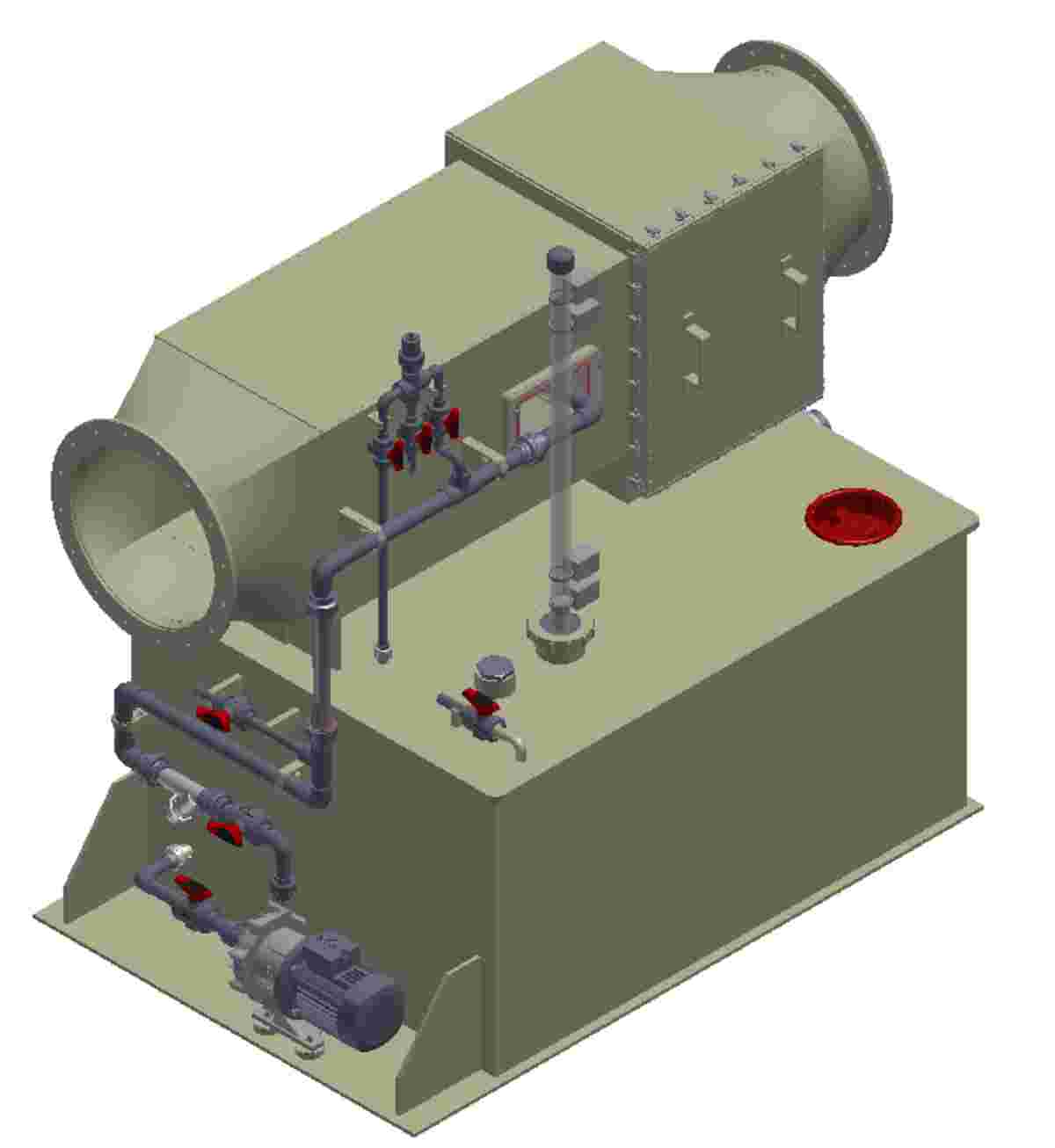

WSH-K horizontale Bauform mit Sprühzone in Kompaktbauweise
Anwendung:
- zur Abscheidung von Schadgasen in geringen Konzentrationen
- zur Abscheidung von Tropfen mit sehr kleinen Tropfendurchmessern
- als Chromsäureabscheider (oft auch als Chromabscheider oder Chromwäscher bezeichnet)
- für Prozesse die zur Salz- oder Kristallbildung neigen (Ablagerungen)
Für beide Abfluftwäscher WSH gilt:
Die Dimensionierung erfolgt unter Berücksichtigung der geforderten Reinigungsleistung
- Horizontal durchströmtes Gehäuse mit Sprühzone
- Äußerst kompakte Bauform
- Eckiger Gehäusequerschnitt
- Ausrüstung mit allen erforderlichen Anschlüsse für den Lufteintritt und Luftaustritt, für die Flüssigkeitszuleitung und Abwasserableitung, für Mess-und Regelgeräte
- Revisions- und Wartungsöffnungen
Standardausrüstung & Sonderzubehör
Alle Abluftwäscher aus dem BREUERaircare System verfügen über eine Standardausrüstung, die zur Automatisierung und Erweiterung der Funktionen optional über eine breite Palette von Sonderzubehör erweitert werden kann.
Standardausrüstung
- Gehäuse mit Stoffübergangszone (Füllkörper oder Sprühzone)
- Flüssigkeitsverteiler
- Tropfenabscheidersystem
- Anschlüsse für Lufteintritt und Luftaustritt
- Revisions- und Wartungsöffnungen
- Waschlösungsvorlage im Kolonnensumpf oder mit integriertem oder separatem Vorlagebehälter
- Chemiepumpe für Waschlösungskreislauf mit interner Verrohrung und Durchflussanzeige
- Frischwasser- und Abwasseranschluss mit Handventil
- Füllstandsanzeige
- Entleerungs- und Überlaufarmatur
Sonderzubehör
- Schalt- und Steuerschrank
- Automatikventil zur automatischen Frischwasserdosierung
- Automatikventil zur automatischen Abwasserableitung
- Probeentnahmehahn
- Automatische Füllstandsregelung
- Manometer für Kreislaufleitung (optional mit automatischer Min/Max Überwachung)
- Automatische Min/Max-Überwachung für Durchfluss in der Kreislaufleitung
- Überfüllsicherung gem. WHG
- Qualitätsüberwachung der Waschlösung (z. B. pH-Wert- und/oder Leitwertmesseinrichtungen)
- Dosieranlagen für Chemikaliendosierung mit entsprechenden Anschlüssen
- Differenzdruckmessung
- Frostschutzbeheizung
- Wärmetauscher zur Kühlung der Waschlösung und Ableitung von Reaktionswärme
- Sicherheits-Auffangwanne mit WHG zugelassener Leckagesonde
- Sichtfenster mit Innenbeleuchtung
Sonderbauformen
Spezielle Betriebsbedingungen, eingeschränkte Platzverhältnisse und viele weitere Faktoren machen nahezu jede Abluftreinigungsanlage zu einem Unikat. Mit intelligenten und innovativen Lösungen realisieren wir alle Arten von technisch machbaren Sonderbauformen um Ihre Aufgabenstellung zu lösen und Ihren Anforderungen gerecht zu werden.
